亚洲网站免费观看丨国产精品久久久久久久久福交丨91成人短视频在线观看丨丁香五香天堂网丨果冻传媒mv国产董小宛主演是谁

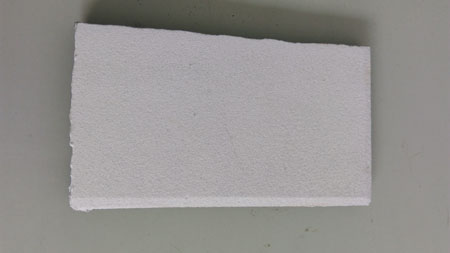

AL2O3陶瓷涂層脆性大、韌性差,應用受到一定的限制。加入適量的稀土氧化物CeO2優化了Al203陶瓷涂層的配方和工藝,研究了添加CeO2后AL2O3陶瓷涂層的界面形貌、組織結構和耐磨性。結果表明,添加CeO2 ,使AL2O3, 陶瓷涂層的致密性、結合力和耐磨性均得到了提高;CeO2的最佳添加量為2%。

(1)在熱化學反應法制備AL2O3陶瓷涂層時加入2%CeO2 ,600 9C固化后涂層中產生了FeNi; , AL2SiOs,AINi,新的物相。

(2)添加2%CeO2能提高AL2O3基陶瓷涂層的致密性和與基材的結合力,其耐磨性是Q235鋼的4.02倍,黏著磨損為7.11倍,有利于提高Al2O,陶瓷涂層的摩擦學性能。
